PSV-500-3D 掃描式激光測振儀

PSV-500-3D 三維全場掃描式激光測振儀，基于非常成熟的 PSV 掃描式測振技術設計而成，兼具 PSV-500 所有功能，堪稱目前世界上最頂尖的三維測振技術！系統采用三臺獨立的高精度激光干涉儀，計算機控制這三路激光在掃描過程中始終照射在目標的同一位置，掃描完畢后，由軟件自動完成多區域掃描三維數據的拼接，迅速輸出三維振型。

用戶無需建模，直接在實物視頻圖像上快速完成測量網格布置，操作簡單直觀。此外， PSV-500-3D 還可通過激光掃描建立目標三維輪廓數據，是一款用于復雜結構的三維振動模態測量的不可替代的工具！

PSV-500-3D 讓模態測試變得很簡單

與傳統多通道接觸式傳感器相比，PSV-500-3D 的操作更直觀、更簡單。啟動系統、獲取形貌數據、定義掃描網格-即可開始掃描測試。

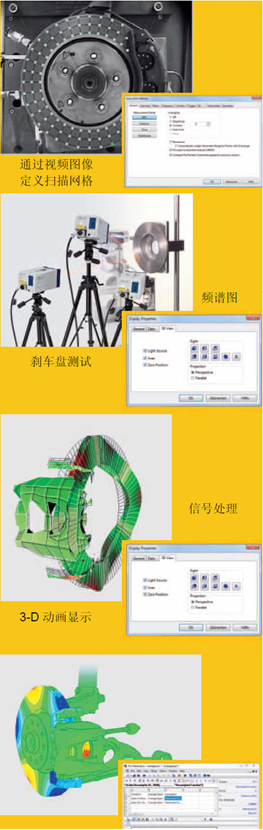

交互式設置

通過導入 CAE/FEM 文件或使用系統內的形貌掃描單元來獲取被測物形貌數據。直接在視頻圖像上定義掃描區域，設置掃描點的密度、布點方式等。通過對話框一次性完成帶寬、分辨率、振動激勵、通道等參數的設置。

快速掃描

整個掃描過程由系統自動完成。掃描過程中，激光始終保持最佳聚焦狀態，信噪比始終保持最佳，并實時顯示振動信號及參考信號的時域和頻譜圖。在寬帶激勵時，PSV-500-3D 完整記錄每個測量點的頻譜信息及被測表面的振型。快速掃描模式可在最短時間內輸出振型（每秒鐘可掃描數百個測量點）。

完美可視化

PSV 軟件包提供給用戶大量的振動信息：各部位的振動狀態，振幅大小及頻率響應，各階頻率振型，傳遞涵數等。可顯示任意頻率下的頻譜圖，且能分析出共振點的位置，并將測量結果以圖表、圖形和動畫的形式顯示出來。這些圖片和動畫均可應用于演講和報告，給人留下深刻印象。

靈活分析

Polytec 信號處理器是高性能分析工具，對測試結果做大量的數學和統計運算。系統配有開放式數據存取接口，測量結果可導入至外部軟件包或公司內部軟件，用于模態分析、聲場或功率流計算。

成本效益高、無縫集成到 CAE 環境		符合人體工學，測試安全
無需粘貼傳統接觸式傳感器及布線，全自動化控制快速掃描，PSV-500-3D 為三維模態測試用戶節省大量寶貴時間（高達 90%）及人力成本。開放式系統結構簡化了數據交換過程（如交換形貌數據和測量數據），可無縫集成至 CAE 環境中。		PSV 設備操作安全，無需配備專門實驗室或激光安全專家，特制的符合國際 ISO 人體工學的可移動小推車可放置所有部件和選配件，為用戶提供輕松的工作環境。
高密度測量點、高頻率--精確模態比對		全數字化高度集成
三維全場掃描式激光測振儀的測量點密度設置幾乎不受限制，這對于模態測試而言具有很大優勢，也可使用高階模態用作參考。		PSV-500-3D 前端內集成了最新的數字解碼和數據采集技術，結構更加堅固、緊湊。系統采用 VibroLink 技術，使得所有的測量數據完整地、毫無丟失地傳到數據處理系統。
精確定位		集成的形貌掃描單元
盡管三束激光同時工作，通過高精度掃描頭和視頻三角法，激光光斑直徑僅為幾個 μm。新一代產品采用的優化相干技術，使得設備在整個測量范圍內頻率呈高穩定性，同時避免三束激光出現串擾現象。		集成的形貌掃描單元用于定義三維掃描網格也可導入既有的 FE 模型來獲取。在整個測量過程中坐標系統和節點定義始終保持不變。無論采用什么樣的方法，PSV 系統始終獲得一致的形貌數據和測量結果。
始終是行業的領導者
掃描頭內置高清彩色攝像機（20 倍光學變焦、12 倍數字變焦），視頻圖像更清晰，可幫助用戶更精確布置掃描點，測量分辨率提高 4 倍以上。		掃描范圍進一步擴大，掃描角度達 50°x40°，一次掃描完成從幾個厘米小器件到幾米大結構的模態測量。

PSV-500-3D 的應用領域
起初主要用于測量汽車、飛機及其零部件的振動特性的 3-D 掃描式激光測振儀，如今已成為通用的、不可替代的振動測量工具。PSV-500-3D 測量快速、操作簡單，而且還可以搭配工業機器人實現完全自動化測試。原來可能需要幾周甚至幾個月的測試任務（如大型物體的模態測試），如今僅需幾個小時便可高精度完成。
汽車發展		航空航天業
· 汽車車身及零部件的試驗模態分析		· 航天航空零部件的結構動力學測試
· 剎車盤、輪胎、車門等噪音控制		· 航空材料的疲勞及缺陷檢測
特別優勢：全自動化控制、高效率、多路輸入輸出、不受被測表面影響、CAE 接口、模態分析		特別優勢：對輕型、溫敏結構無任何附加質量影響可在真空環境下測試
電子設備和數據硬盤		超聲應用
· 動態測試及振動分析，如：硬盤驅動的讀寫頭		· 超聲傳感器、超聲制動器、超聲工具、超聲馬達的振動特性測試及優化
· 健康監測：印刷電路板、汽車及飛機內部電子設備的缺陷分析		· 產品設計、醫療科技和車輛構造
特別優勢：極小體積物體的振動測量，部件間的相對運動，寬測量頻帶		特別優勢（PSV-500-3D-M）：寬頻帶、測量點高精度定位、小樣品測試

PSV-500-3D 配置
型號	描述		參考通道數	頻率范圍		速度范圍
PSV-500-3D-H	結構動力學和聲學		8	DC … 100kHz		10m/s
PSV-500-3D-M	高頻		1	DC … 1MHz		10m/s
PSV-500-3D-V	高頻超聲		1	DC … 25MHz		10m/s

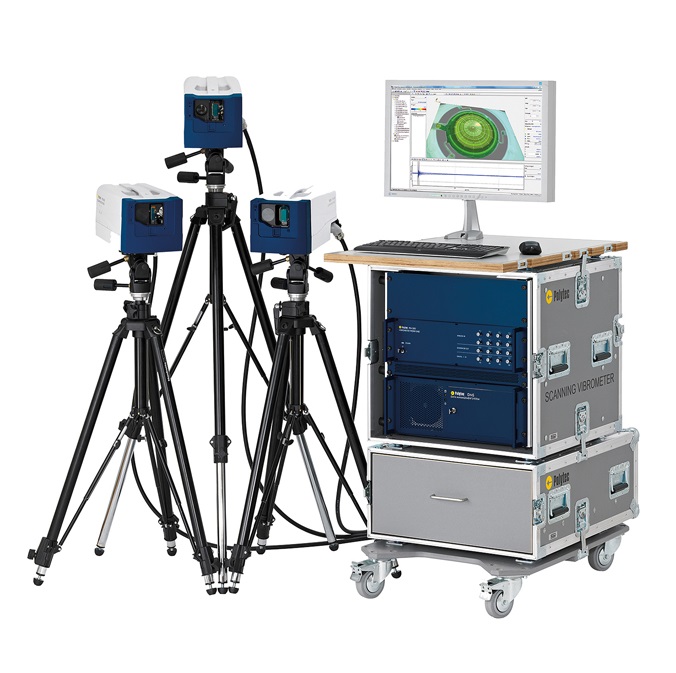

PSV-500-3D-H 型標準配置
測振系統和數據采集	· PSV-I-500 主激光掃描頭，內置高精度干涉儀，高清彩色攝像頭和 PSV-G-500 形貌掃描單元
	· 2 個不帶攝像頭和形貌掃描單元的附加掃描頭 PSV-I-520
	· 優化相干，提高激光穩定性
	· PSV-F-500 前端，內置 3 個大帶寬數字解碼器、信號發生器和數據采集卡
	· PSV-E-500 連接箱
	· 3 根 PSV-C-501 主電纜，10 米
計算機	· 數據管理系統 PSV-W-500：:19’’工控機
	· Win 7 操作系統，已裝好 PSV 軟件
選配件	· PSV-A-014 放置所有部件和選配件的可移動小推車
	· VIB-A-T02-S 帶電動云臺的三腳架三個
	· 硬件手冊、軟件手冊和原理手冊
PSV-500-3D-M 型標準配置
測振系統	· PSV-I-500 主激光掃描頭，內置高精度干涉儀，高清彩色攝像頭和 PSV-G-500 形貌掃描單元
	· 2 個不帶攝像頭和形貌掃描單元的附加掃描頭 PSV-I-520
	· 優化相干，提高激光穩定性
	· PSV-F-500 前端，內置 3 個大帶寬數字解碼器
	· PSV-E-500 連接箱
	· 3 根 PSV-C-501 主電纜，10 米
計算機和數據采集	· 數據管理系統 PSV-W-500：:19’’工控機，內置信號發生器和數據采集卡
	· Win 7 操作系統，已裝好 PSV 軟件
選配件	· PSV-A-014 放置所有部件和選配件的可移動小推車
	· VIB-A-T02-S 帶電動云臺的三腳架三個
	· 硬件手冊、軟件手冊和原理手冊
PSV-I-500 / PSV-I-520 掃描頭
尺寸	238 mm x 384 mm x 163 mm
重量	PSV-I-500：9.3 kg，PSV-I-520：9.0 kg
激光類型，測振儀	氦氖激光 633 nm
激光類型，激光二極管	激光二極管(620 … 690 nm)
激光安全等級	二級，<1 mW，可見光
工作距離	0.1 m …5 m
測試對象大小	從幾個 mm2 到數 m2 結構均可
掃描頭	高精度掃描單元，XY 方向掃描角度：50° × 40°，角度分辨率好于 0.02°
掃描速度	每秒超過 30 個掃描點
攝像頭	高清格式，20 倍光學變焦，最大視角 55°x 32°
電氣接口	德國標準多針卡口接頭
機械接口	六角形，接三腳架適配器 VIB-A-T02，2 個 M6 螺絲
PSV-F-500 前端
尺寸【寬×長×高】	450 mm x 360 mm x 150 mm
重量	約 10kg
工業保護等級	IP-20
電氣接口	正面：標準 BNC 接口（用于參考通道、信號發生器和觸發）背面：多針卡口接頭，主電纜接口，速度輸出顯示器接口，連接至電腦的以太網接口
機械接口	19’’標準機箱
PSV-E-500 連接箱
尺寸【寬×長×高】	450 mm x 360 mm x 150 mm
重量	約 8kg
工業保護等級	IP-20
電氣接口	4 個德國標準多針卡口接頭
機械接口	19’’機架式
型號	解碼器	檔位	滿量程m/s	頻率范圍	分辨率 μm/s√Hz	參考通道個數	信號發生通道個數

PSV-500-3D-H	DV-03	13	0.001...10	DC...100kHz	0.01 … 0.5	8	4
PSV-500-3D-M	DV-04	13	0.001...10	DC... 1MHz	0.01 … 2.5	1	1
PSV-500-3D-V	DV-08	13	0.001...10	DC... 25MHz	0.01 …15	1	1
常規選配件
PSV-A-525保護鏡	保護掃描頭遠離灰塵、風和強噪音
PSV-A-515外部攝像頭	數字式廣角攝像頭，尤其適合狹窄測試環境中使用
PSV-C-5xx 主電纜	可定制：5m,10m,20,30m
PSV-500 測量小器件選配件
PSV-A-T34 臺式三腳架	在測量小型器件時，剛性支撐三個掃描頭
剎車片和模態分析選配件
PSV-A-430 聲觸發單元	當噪音超過某閾值時激活門輸入
PSV-A-MIR/PSV-A-MIR+ 反射鏡組	用于儀器難以接近場合
A-MIR-2030 反射鏡組	和 PSV-A-T34 配套使用，用于垂直方向測量

※更多產品信息，請與我們聯系
