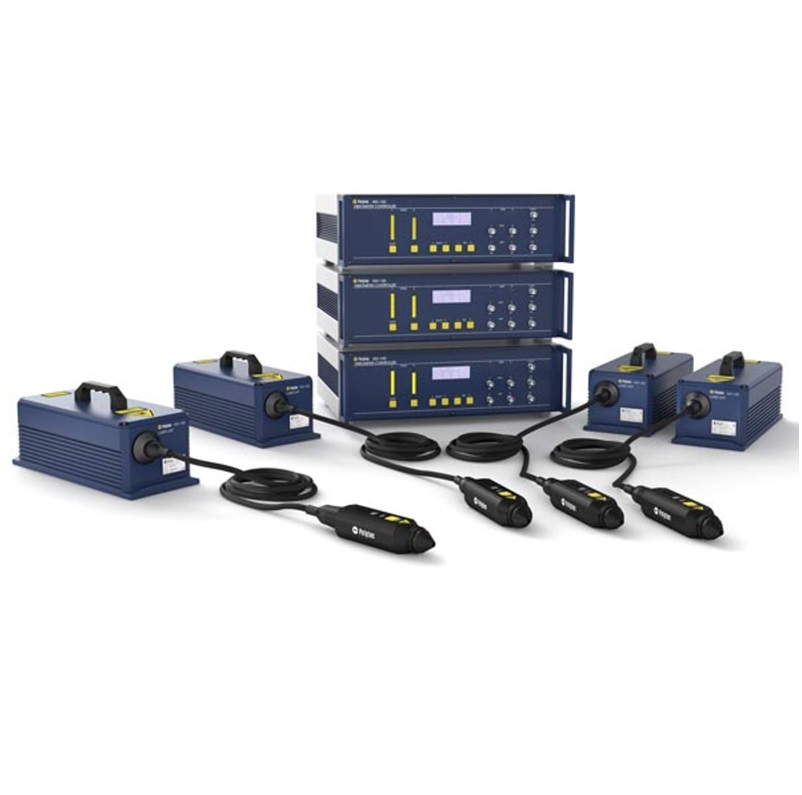

HSV-200差分式高速激光測振儀
高速測振儀是在高性能激光測振儀模塊化系統上擴展了一系列新功能。新的高速激光測振儀可測量高達40m/s的振動速度，極大提高了高速測量行業的應用。以滿足如賽車發動機氣閥、高功率傳感器、特殊鉆井機、航空航天組件的沖擊與疲勞度等行業的應用。
產品特點： | |
| 應用領域： 高速機械運動學測量 高速發電機閥動力學測量 超聲焊接測量 爆炸，沖擊等其他瞬態速度測量 渦輪葉片的疲勞度測試 噴嘴高速測量 氣閥機構測量 | 選配件： |
控制器規格 | |||
型號 | HSV-E-100-01 | HSV-E-100-02 | HSV-E-100-01MC |
測量通道數量 | 1: Channel A | 2: Channel A, Channel B | 1: Channel A 1 |
信號輸出 2 | Velocity: A Displacement: A | Velocity: A, B, A-B Displacement: A, B, A-B | Velocity: A, B, A-B Displacement: A, B, A-B |
速度輸出電壓范圍 | BNC, +/-8 V | BNC, +/-8 V (+/-12 V for A-B) | BNC, +/-8 V (+/-12 V for A-B) |
位移輸出電壓范圍 | BNC, +/-10 V | BNC, +/-10 V | BNC, +/-10 V |
帶寬 | 0 Hz … 50 kHz; 0 Hz … 50 kHz / 250 kHz switchable (optional) | ||
最大速度 3 | 40 m/s | 40 m/s | 40 m/s |
速度檔位 | 8 ranges: 25 mm/s/V … 5 m/s/V | ||
位移檔位 | 11 ranges: 0.25 mm/V … 256 mm/V | ||
跟蹤濾波器 | 4 settings (slow, medium, fast, off) | ||
PC接口 | USB1.1 接口控制測振儀 | ||
光學頭規格 | |||
型號 | HSV-I-100-FF | HSV-I-100-V25 | HSV-I-100-V40 |
激光 | Helium Neon (HeNe), 633 nm, visible red laser beam | ||
激光防護等級 | Class 2 (eye-safe),<1 mW | ||
工作距離 | 固定: 520 mm | 范圍: | 范圍: |
110 mm ~ 10 m | 200 mm ~ 10 m | ||
總體規格 | |||
組件 | HSV-E-100 Controller | HSV-I-100 Sensor Head: Laser Unit | HSV-I-100 Sensor Head: Sensor |
尺寸 | 450 mm x 360 mm x 150 mm | 340 mm x 130 mm x 115 mm (w/o handle) | 174 mm x 48 mm x 39 mm (HSV-I-100-FF Sensor) |
[L x W x H] | (19'', 84HP/3U) | ||
重量 | 9.5 kg | 6 kg | 0.5 kg |
防護等級 | IP20 | IP64 | IP64 |
光纜長度 | 控制器和傳感器頭之間的主電纜：10米（可拆卸）; 激光單元與傳感器之間的光纜：3米（固定） | ||
工作溫度 | +5 °C … +40 °C | ||
儲存溫度 | -10 °C … +65°C | ||
相對濕度 | 低于 80%，無冷凝 | ||
電壓 | 100 … 240 VAC +/-10%, 50/60 Hz | ||
耗電量 | max. 70 VA | ||
