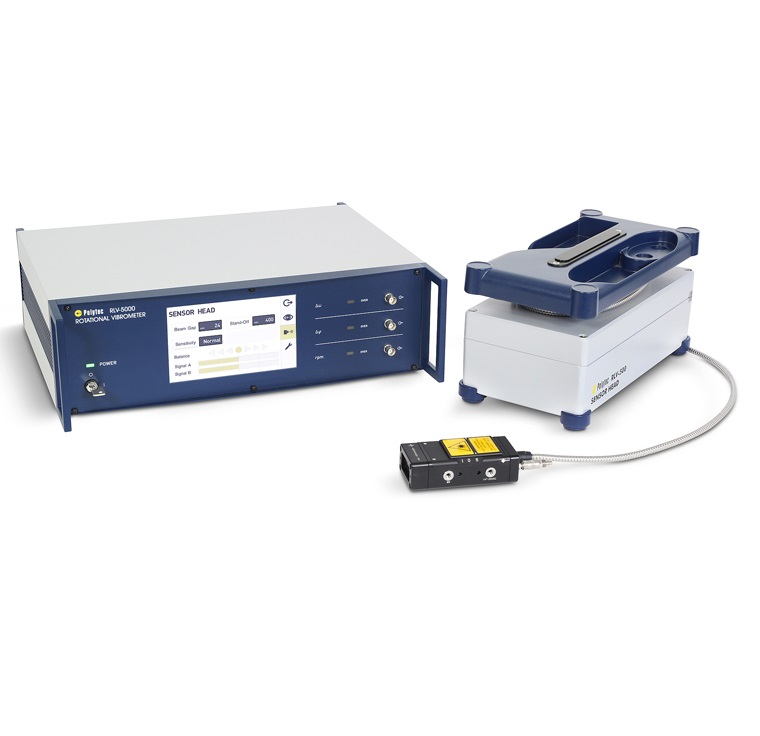

RLV-5500扭振專用激光測振儀

工作距離

70 mm

200 mm

400 mm

600 mm

轉速

Sensor Head

7.5 mm 間距

24 mm 間距

測量范圍

–8,000 RPM ... +20,000 RPM

–2,500 RPM ... +6,500 RPM

輸出電壓

–4 V ...+10 V

–2.5 V ...+6.5 V

校準誤差1

< 0.6% of RPM reading ±2 RPM

< 0.3% of RPM reading ±2 RPM

濾波設置

DC; slow/medium/fast

角速度 (Δω)

Sensor Head

7.5 mm 間距

24 mm 間距

測量范圍 (°/s/V)

10

100

1,000

12,000

10

100

1,000

6,000

輸出電壓峰值(Vpeak)

±10

±10

±10

+ 10 / -4

±10

±10

±10

+ 6.5 / -2.5

帶寬 (kHz)

0.001 … 10

0 … 10

0.001 … 10

0 … 10

測量誤差

<1% (at f = 1 kHz)

濾波器

高、低通濾波器，階次和帶通濾波器

角位移(Δφ)

測量范圍

0.01 °/V

0.1 °/V

1 °/V

輸出電壓峰值(Vpeak)

±10 V

±10 V

±10 V

頻率下限 Fu

1 Hz ... 100 Hz 2

1 Hz ... 10 Hz 2

1 Hz

測量誤差

<2% (f = 5 · fu ... 8 kHz); <10% (f = fu ...   10 kHz)

濾波器

高、低通濾波器，階次和帶通濾波器

總體規格

系統

外差式雙光干涉檢測系統

組件

控制器（19“機架外殼）

光學頭

激光單元

傳感頭

尺寸 [L x W x H]

450 x 360 x 150 mm

330 x 170 x 175 mm

115 x 56 x 35.5 mm

(17.7 x 14.2 x 5.9 in)

(13 x 6.7 x 6.9 in)

(4.5 x 2.2 x 1.4 in)

重量

9 kg (19.8 lbs)

8 kg (17.6 lbs)

0.5 kg (1.1 lbs)

防護等級

IP-21

IP-67
  (IP-64 信號指示燈)

IP-67

工作溫度

+5 °C ... +40 °C

+5 °C ... +40 °C

+5 °C ... +50 °C

(41 °F ... 104 °F)

(41 °F ... 104 °F)

(41 °F ... 122 °F)

激光類型

Helium-Neon, 633 nm (red)

輸出激光

<1 mW per beam, Class 2

光纜長度

3 m from Laser Unit to Sensor

工作溫度

-10 °C ... +65 °C (14 °F   ... 149 °F)

相對濕度

<80%, non-condensing

電源

100 ... 240 VAC ± 10%, 50/60 Hz

功率

max. 100 VA

跟蹤濾波

每個通道有“slow”和“   fast”兩種選擇

電壓輸出(BNC)

? 轉速

? 角速度

? 角位移

數字輸出

RPM, 通過  RS-232輸出數字信號 (二進制值)

信號電平和平衡指示

?手持信號電平和平衡指示器
  ?控制器中另外顯示
