Vibroflex 高性能激光測振儀
最新研發的Vibroflex激光多普勒測振儀，采用模塊化設計理念，用戶可根據實際測試需求進行靈活配置，其無與倫比的測試性能使得其無論是在研發還是工業 質量控制方面，成為解決緊迫的振動問題的首選方案。

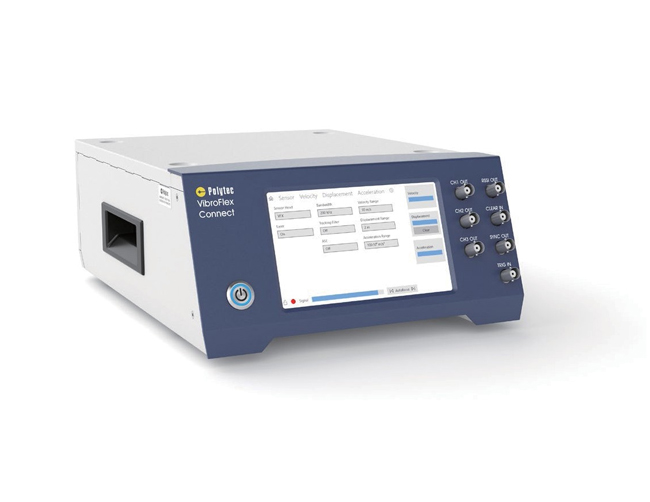

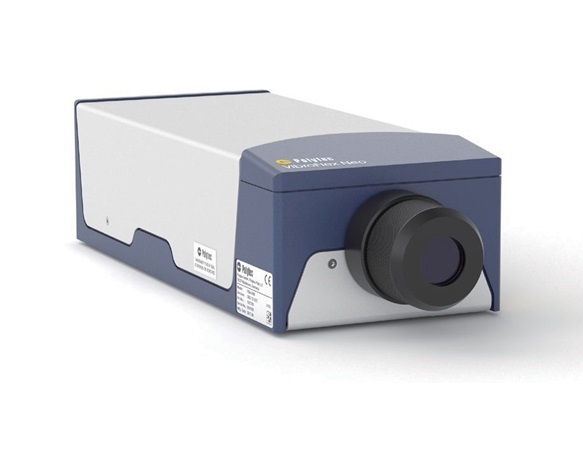

VibroFlex激光測振儀由控制箱和非接觸式光學頭組成，可根據實際需要選擇內置的速度、位移和加速度解碼器。控制箱支持用戶自定義設置，并確保系統可隨時升級，該系統可完成從納米到宏觀結構的高精度非接觸式振動測量。
即使在困難條件下，其高超信號處理功能也能確保測試數據真實可靠。測試過程中，用戶通過PC或7吋大觸摸屏來遠程設置所有相關參數并進行控制，避免因接觸對測試結果帶來任何影響。
■ 可自由配置，隨時升級
■ 同步輸出位移，速度和加速度
■ 帶寬覆蓋DC~24MHz
■ 最大振動速度達30m/s
■ 帶VibroLink數字式數據傳輸口（Ethernet TCP/IP）
■ 新一代光學頭具有極佳的信噪比（SNR）
■ 集成了用于優化測試結果的信號電平顯示
■ 可遠程和自動聚焦，確保光學信號質量始終保持最佳
■ 氦氖光學頭可穿過透明物質測試，如水或玻璃
■ 紅外光學頭對高溫物體的測試有更優信噪比
■ 遠程控制系統，測試全過程中實現零干擾
通用參數 | |
型號 | 前端 VFX-F-110 |
接口/顯示 | 帶交互式菜單引導設置前端和光學頭的7" 彩色觸摸屏 |
尺寸 | W x H x D：285 x 140 x 383 mm |
重量 | ca. 7.5 kg |
保護等級 | IP20 |
工作溫度 | + 5…+ 40°C (41…104°F) |
存儲溫度 | ? 10…+ 65°C (14…149°F) |
相對濕度 | max. 80%，無冷凝 |
供電電源 | 100...240 VAC ± 10 %, 50/60 Hz |
功耗 | max. 100 VA |
技術參數 | |
模擬輸出 | 3 個BNC接口同時輸出 (±1 V @ 50 Ω; ± 2 V @ 1MΩ) 相位同步 ? 速度 ? 位移(選配) ? 加速度(選配) |
數字輸出 | VibroLink 數字輸出測量結果（速度） |
信號電平輸出需軟件VibSoft 5.5 | |
帶寬 | DC - 24 MHz（15個可選量程） |
最大速度 | ± 30 m/s |
高通濾波器 | 速度、位移和加速度信號可單選：1 Hz, 2 Hz, 4 Hz, 8 Hz, 15 Hz,30 Hz, 60 Hz, 120 Hz, 250 Hz, 500 Hz,1 kHz, 2 kHz, 4 kHz,8 kHz, 15 kHz, 30 kHz, 60 kHz （取決于所選帶寬） |
低通濾波器 | 位移和加速度信號可單選：1 kHz, 2 kHz, 5 kHz, 10 kHz, 20 kHz,50 kHz, 100 kHz, 200 kHz, 500 kHz, 1 MHz,1.5 MHz, 3 MHz,6 MHz,12 MHz, 24 MHz（取決于所選帶寬和速度信號） |
跟蹤濾波器 | Slow, medium, fast |
ASE濾波器 | 自適應信號增強 - 用于測量反光不良表面時提高信號質量 |
信號電平顯示 | ? 觸摸屏和光學頭上的反光信號強度顯示 ? 以DC電壓信號輸出（BNC接口，0...2V） |
模擬輸入信號 | 置零：將位移信號復位至零（BNC）； 模擬和數字（TTL） |
PC 接口 | 通過集成的VibroLink接口和數據線（以太網）： 通過網絡進行遠程設置 |
支持光學頭的激光波長 | ? 可見紅色激光（633nm） ? 紅外激光（1550 nm） |
配置選擇:
帶寬范圍 | VFX-BW-50kHz | 頻率上限為 50 kHz |
VFX-BW-100kHz | 頻率上限為 100 kHz | |
VFX-BW-500kHz | 頻率上限為 500 kHz | |
VFX-BW-1MHz | 頻率上限為 1 MHz | |
VFX-BW-3MHz | 頻率上限為 3 MHz | |
VFX-BW-12MHz | 頻率上限為 12 MHz | |
VFX-BW-24MHz | 頻率上限為 24 MHz | |
速度 | VFX-VelBase | 基本 (± 6 m/s) |
VFX-VelPerformance | 高速 (± 12 m/s) | |
VFX-VelHighSpeed | 超高速 (± 30 m/s) | |
速度分辨率 | VFX-VelResH | 高分辨率 最小檔位 ± 0.01 m/s （峰值） 分辨率為 3nm/s/√Hz |
VFX-VelResS | 超高分辨率 最小檔位 ± 0.001 m/s （峰值） 分辨率為 1nm/s/√Hz | |
位移選配 | VFX-DispL | 位移最大值為 ±200mm（峰值） |
VFX-DispXL | 擴展位移量程（位移最大值為±500mm（峰值）） | |
VFX-DispXXL | 擴展位移量程 （位移最大值為±1m和± 2.50 m（峰值）） | |
位移分辨率
| VFX-DispResH | 高分辨率 最小檔位± 0.5 μm（峰值） 分辨率為 16 pm. |
VFX-DispResS | 超高分辨率 最小檔位 ± 10 nm （峰值） 分辨率為 0.3 pm. | |
加速度選配 | VFX-AccOut | 頻率覆蓋3MHz,加速度最高達10x10^6g |
