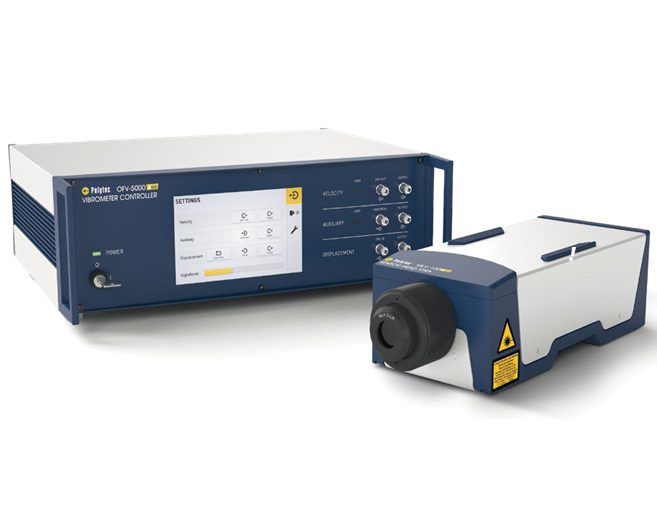

OFV-5000 Xtra 高性能激光測振儀

VX-08

高分辨率數字式速度解碼器

0-25kHz

8

1.25m/s

0.02μm s-1/ Hz

VX-09

數字式速度解碼器

0-2.5MHz

14

25m/s

0.15μm s-1/ Hz

位移解碼卡

描述

帶寬

檔位數量

最大輸出位移

最佳位移分辨率

DX-300

適用于超聲

30kHz-24MHz

1

± 188 nm

0.12pm

DX-900

大帶寬數字式位移解碼卡

0- 2.5MHz

16

± 125mm

1.5 pm

加速度解碼卡

帶寬

檔位數量

最大加速度

AX-100

0.5- 20kHz

8

25,000g

計量參數

模擬信號輸出

BNC, ±10V
  速度信號
  位移信號
  加速度信號

數字信號輸出

S/PDIF,24位，48/96kSa/s（僅適用于VX-08解碼卡）

帶寬

DC-24MHz

最大速度

±25m/s

濾波器

高通濾波器：100Hz, off
  低通濾波器：5kHz, 20kHz, 100kHz, off

跟蹤濾波器

3檔：slow, fast, off

反射信號電平

觸摸屏上的柱狀顯示條
  以直流電源信號輸出（BNC接口，0-5V)

PC接口

RS-232，可遠程設置系統

通用參數

OFV-5000 Xtra控制器

MLV-I-120 Xtra光學頭

接口/顯示

7"彩顯觸摸屏，帶直觀菜單導航

尺寸

19"帶把手
  W×D×H：450×360×150mm
  (19",84HP/3U)without angle brackets

W×H×L：135×100×383mm

重量

10kg

4.55kg

防護等級

IP20

IP40

工作溫度

+5°C … +40°C（41°F … 104°F）

存儲溫度

-10°C … +65°C（14°F … 149°F）

相對濕度

<80%， 無冷凝

電源

100-240 VAC±10%,50/60Hz

功耗

max.100VA

光學頭技術參數

激光類型

測量激光：不可見紅外激光（IR），波長1550nm，功率<10mW
  定位激光：可見激光（綠色），波長51-530n，功率<1mW

聚焦方式

自動聚焦、手動聚焦、遠程聚焦

激光安全等級

安全等級二級，人眼安全，工作時兩種激光同時工作

最大測試距離

遠達100m（使用 MLV-O-LRI 鏡頭，與被測表面有關）

激光光斑大小與測試距離的關系

前鏡頭

MLV-O-FMI-02 光纖頭

MLV-O-SRI
  短焦鏡頭

MLV-O-LRI
  長焦鏡頭

MLV-O-100
  微型光纖頭

MLV-O-110
  微型光纖頭

焦距【mm】

29

70

16

35

最小測試距離【mm】

25

380

60

56±2

出射光束直徑（1/e2）【mm】

2…4.5

11…12.4

3.3…4.3

14

典型光斑直徑【μm】

25 mm

48

-

-

-

50 mm

77

-

-

-

56 mm

81

-

-

8

60 mm

84

-

28

-

75 mm

91

-

37

-

100 mm

97

-

53

-

300 mm

150

-

180

-

380 mm

184

60

224

-

500 mm

236

81

295

-

1,000 mm

448

171

608

-

2,000 mm

906

349

-

-

5,000 mm

2766

898

-

-

每增加 1 米光斑增加【μm】

+183

-

-
