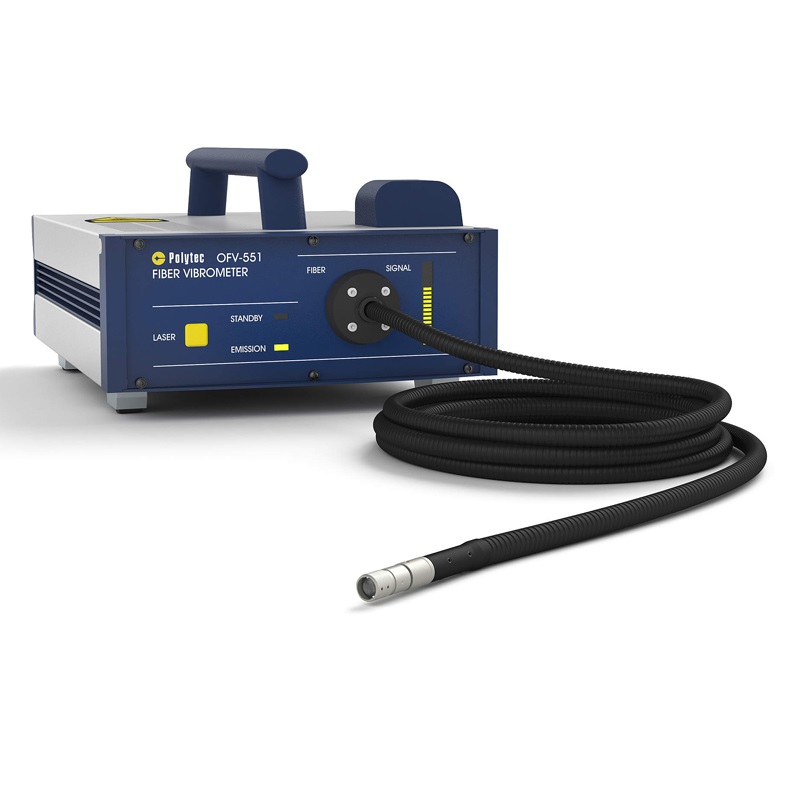

OFV-551單光纖式激光測振儀
光纖干涉儀常用于測試微型器件，便于用戶在難以接近或狹小測試空間內使用，或用于測量兩點間的相對振動。干涉儀端部把柔性光纖和輸出透鏡結合在一起，用來提供激光探查被測點，同時收集反射光傳輸回該干涉儀。這種設計可實現最小光纜直徑達5毫米，聚焦激光的鏡頭可降到3微米直徑的點。電纜的柔韌性和微小尺寸便于用戶在難以接近或狹小測試空間內使用。
OFV-551光纖式激光測振儀廣泛用于電子工業，如電路板、焊接線、手機和硬盤驅動等元器件，如今在新興市場如微型結構、醫療設備、動物學和汽車業具有越來越廣泛的應用。
-即使被測表面反光不佳且距離近1米，亦可有效傳輸和收集反射光信號
-高空間分辨率
-使用標準鏡頭時，典型光斑直徑為15μm 。選用配件后，光斑直徑可小于3μm；使用顯微鏡頭時，光斑直徑可小于1μm。
-系統內部光纖耦合穩固，降低干涉儀偏差
-集成功率調光器調整激光輸出強度（可選）
-結構非常緊湊，包裝非常堅固
-可與Polytec所有的控制器或顯微測試系統配套使用
OFV-551 光學頭參數 | ||||||
激光類型 | HeNe | |||||
激光保護等級 | Class 2,<1 mW, 可視 | |||||
激光波長 | 633 nm | |||||
聚焦方式 | 手動聚焦 | |||||
最大清晰度 | 135 mm + n · 204 mm; n = 0; 1; 2; … | |||||
兼容控制器 | OFV-5000, OFV-2520, OFV-2570, VDD-E-600 | |||||
光纖長度 | 1 m, 2 m, 3 m | |||||
尺寸(L x W x H) | 235 mm x 155 mm x 335 mm | |||||
(9.3 in x 6.1 in x 13.2 in) | ||||||
重量 | 8 kg | |||||
防護等級 | IP 40 | |||||
電源 | 100 VAC … 240 VAC ±10 %, 50/60 Hz, max. 15 W | |||||
環境溫度 | +5 °C … +40 °C (41 °F … 104 °F) | |||||
存儲溫度 | -10 °C … +65 °C (14 °F … 149 °F) | |||||
相對濕度 | max.80 %, 無冷凝 | |||||
工作距離與光斑直徑 | ||||||
光纖頭 | [mm] | Mini sensor 4 | OFV-102 5 | OFV-130-3 5 | OFV-130-5 5 | |
焦距 | [mm] | 16 | 20 | 36 | 42 | |
工作距離 | [mm] | >60 6 | >80 6 | 55 ± 2 | 76 ± 2 | |
光斑直徑1/e2 | [mm] | >2.5 | >3.2 | 11.4 | 11.6 | |
典型光斑直徑【μm】 | ||||||
@ 55 mm | – | – | 4 | – | ||
@ 60 mm | 21 | – | – | – | ||
@ 76 mm | 20 | – | – | 5.3 | ||
@ 80 mm | 21 | 30 | – | – | ||
@ 100 mm | 27 | 25 | – | – | ||
@ 300 mm | 92 | 72 | – | – | ||
@ 500 mm | 154 | 124 | – | – | ||
@ 1,000 mm | 324 | 256 | – | – | ||
每增加 1 米光斑增加【μm】 | 350 | 260 | – | – | ||
遵守標準 | ||||||
Laser safety | IEC/EN 60825-1 (CFR 1040.10, CFR 1040.11) | |||||
Electrical safety | IEC/EN 61010-1 | |||||
EMC | IEC/EN 61326-1 | |||||
