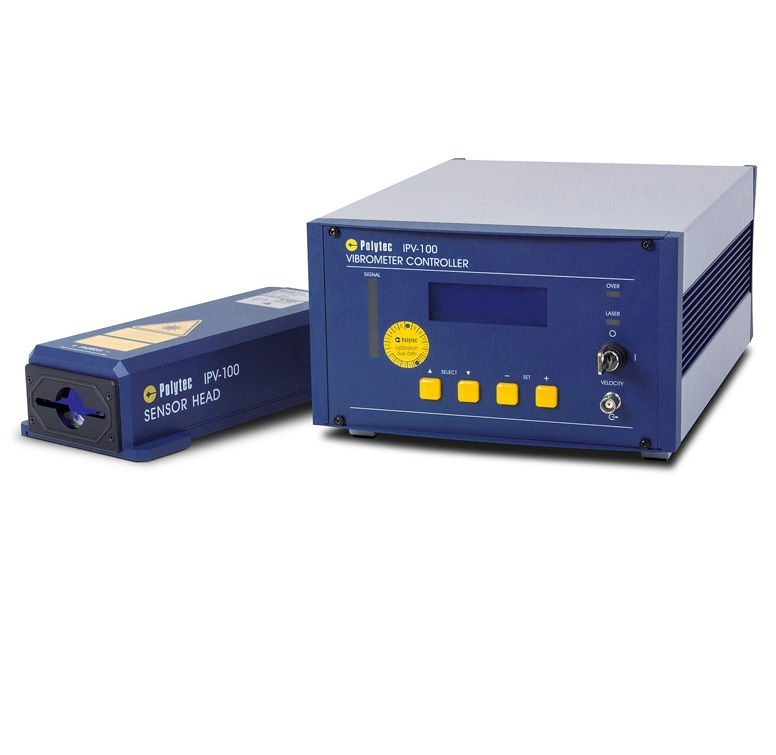

IPV-100面內式激光測振儀
IPV-100 面內激光測振儀，以非接觸式方法測量垂直于測量軸方向的振動和運動，尤其適用于只能從側面進行振動測量的應用場合。因此，可用于測量活塞、閥桿和工具等運動行程，或執行高動態應變測量。
實時高分辨率測量...
測量靜態和反向運動時的面內振動速度
例如活塞、閥桿和工具等運動行程，包括超聲波范圍內
高度動態應變測量

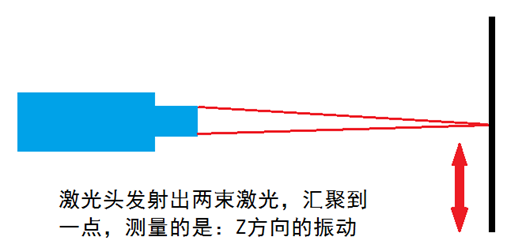

面內激光測振儀測量的是，垂直于光學頭正對著被測表面方向的振動速度。
非接觸式速度測量，頻率達250 kHz
測量距離遠，激光光斑小
無任何附加質量，對敏感測量無干擾
診斷滑動和振動問題的強大工具
光學頭 IPV-I-100-30 | ||||
激光波長 | 670 nm | |||
功率 | <30 mW (Laser class 3B) | |||
工作距離 | 300 mm (fixed) | |||
激光光斑尺寸 | 160 μm x 340 μm | |||
景深 | Max. ±2.5 mm | |||
控制器 IPV-E-100-01 | ||||
帶寬 | 0.5 Hz - 250 kHz | |||
速度范圍 | 0.1 m/s | 1 m/s | 10 m/s | |
速度峰值 | 1 m/s | 10 m/s | 100 m/s | |
分辨率1) 2) | <10 μm/s/√Hz | <10 μm/s/√Hz | <50 μm/s/√Hz | |
最大加速度 | 160,000 g | 1,600,000 g | 16,000,000 g | |
濾波器 | 低通: 1 kHz, 10 kHz, 100 kHz | |||
高通: 10 Hz, 100 Hz 跟蹤濾波: Slow, Fast | ||||
信號輸出 | 電壓 ± 10 V (BNC 接口) | |||
附加接口 | 控制設置（USB 1.1）信號電平（BNC 接口） | |||
總體規格 | IPV-E-100-01 Controller | IPV-I-100-30 Sensor Head | ||
尺寸 (L x W x H) | 320 mm x 235 mm x 150 mm(1/2 19’’) | 256 mm x 120 mm x 64 mm | ||
重量 | 6 kg | 2 kg | ||
防護等級 | IP 20 | IP 65 | ||
電源 | 100 V...240 VAC ±10%, 50/60 Hz, max. 75 W | |||
工作溫度 | +5°C...+40°C (41°F...104°F) | |||
存儲溫度 | -10°C...+65°C (14°F...149°F) | |||
相對濕度 | max. 80%, non-condensing | |||
